一、产品特点
1. MH-507E是一种单剂型用于锌镍合金电镀工艺的三价铬黑色钝化处理液，广泛应用于汽车、电子、玩具等行业，原液中不含六价铬；

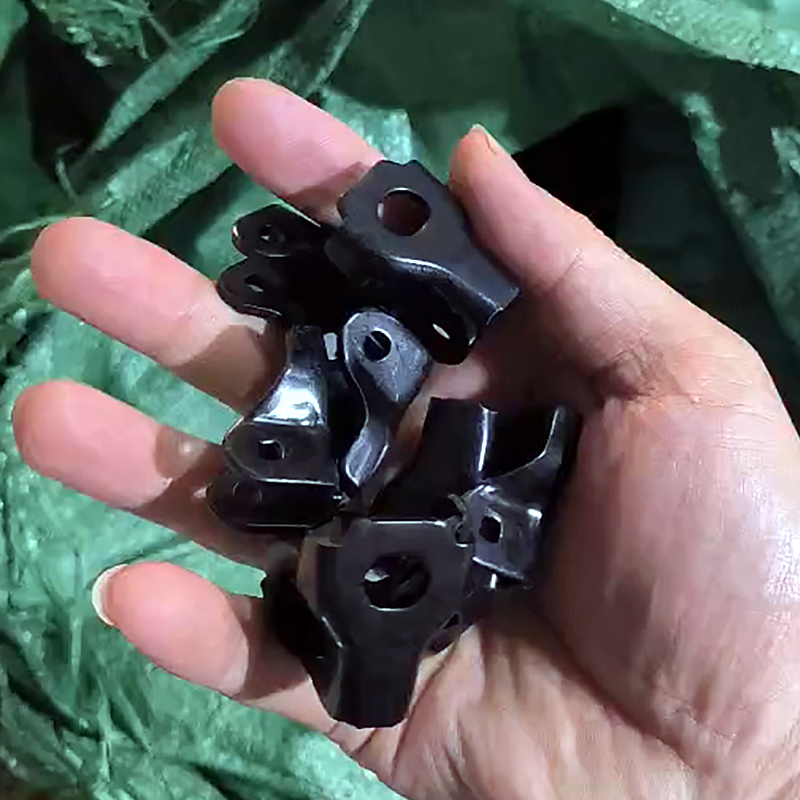

2. 钝化后经封闭剂77系或611E封闭后可获得均匀黑亮外观，耐蚀性极佳；
3. 同时适用于挂镀和滚镀工艺。
二、工艺流程及操作条件
1. 工艺流程
镀锌 → 两次水洗 → 盐酸活化 → 水洗 → MH-507E钝化处理 → 两次水洗 → 封闭 → 干燥
2. 操作条件
| 操作条件 | 范围 | 建议开缸量/参数 |
|---|---|---|
| 三价铬黑钝 MH-507E | 80-150 毫升/升 | 100 毫升/升 |
| 温度 | 20 – 28 ºC | 25 ºC |
| pH 值 （可用 30%氢氧化钠或 68%硝酸调整） | 1.9 – 2.4 | 2.1 |
| 浸渍时间 | 30- 50 秒 | 40 秒 |
| 镀层最小厚度 | 8 微米 | |
| 搅拌 | 机械或空气搅拌 | |
三、配制溶液
1. 注入总容量三分之二的自来水或纯水｡
2. 搅拌下加入所需的三价铬黑钝 MH-507E｡
3. 搅拌至混合均匀｡
4. 调整钝化液至最后的操作容量｡
5. 检查PH值并在有需要时使用硝酸或30%氢氧化钠溶液调整至适合的范围｡
6. 开始使用。
四、补充及维护
1. 每处理100平方米的工件大约消耗MH-507E为1.5-2升，具体消耗量随带出本身和镀件本身而有变化。
2. 经常测试PH值，至少每四小时一次，使用硝酸或30%氢氧化钠溶液调整至适合的范围
3. 生产过程中应注意避免带入金属离子的污染，铁不超过1克/升，锌不超过10克/升。
4. 搅拌幅度的大小对外观影响非常显著，打气或晃动工件是必要的。
分析方法（三价铬）：
试剂
- 5M 氢氧化钠 (200 克/升)
- 30% 双氧水
- 2.5M 硫酸 (140 毫升/升浓硫酸)
- 碘化钾
- 0.1M 硫代硫酸钠标准溶液
- 1% 淀粉溶液
程序
- 取 5.0 毫升钝化液于 250 毫升三角锥瓶中。
- 加 5 毫升 5M 氢氧化钠｡
- 加 20 毫升双氧水, 加入防沸小珠, 使用过滤漏斗盖好三角锥瓶。
- 加热至沸腾, 保持 30 分钟, 必须把氢气完全清除。
- 使溶液冷却至室温。
- 加 20 毫升 2.5M 硫酸。
- 加 1 克碘化钾, 摇匀, 把溶液放置在黑暗中3 到5 分钟后, 加入 1 毫升淀粉溶液。
- 用 0.1 M 硫代硫酸钠标准溶液滴定至蓝色消失为终点。
计算
三价铬含量 (克/升) = 0.1 M 硫代硫酸钠滴定毫升数 x 0.346
