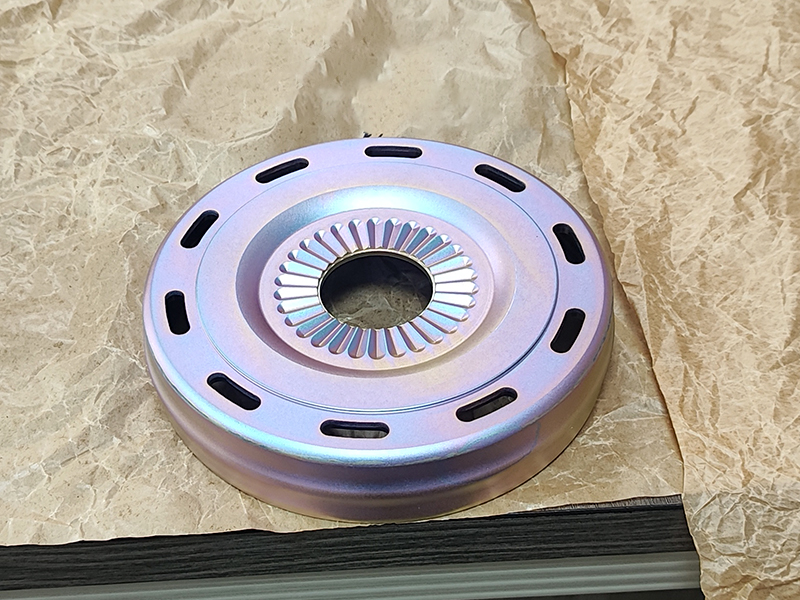

一、产品特点
1. 锌镍合金三价铬彩色钝化剂S-307原液中不含六价铬，耐蚀性极佳。广泛应用于汽车、电子等行业，原液中不含六价铬，符合国际电工委员会IEC62321标准要求；
2. 使用S-307所获得钝化膜层具有很高的耐温性，高温处理后不影响其耐蚀性；
3. 钝化剂性能稳定，使用寿命长；
4. 适用于挂镀和滚镀。
二、工艺流程及操作条件
1）工艺流程
锌镍合金电镀 → 两次水洗 → 活化（0.5~1%盐酸） → 水洗 → S-307处理 → 两次水洗 → 热水洗 → 烘干
2）操作条件
| 操作条件 | 范围 | 建议开缸量/参数 |
|---|---|---|
| S-307 | 100—150ml/L | 100ml/L |
| 温度 | 40—60oC | 50oC |
| 开缸用硝酸或盐酸调PH | 2.2—2.6 | 2.4 |
| 浸渍时间 | 30—50 秒 | 40秒 |
| 露空时间 | 0—60 秒 | / |
| 干燥温度 | 70—100°C | / |
| 干燥时间 | 15—30分钟 | / |
| 搅拌 | 移动或空气搅拌 | |
3）平时用盐酸调PH值外观偏红，用硝酸调PH值外观偏黄。
三、配制溶液
1. 注入总容量三分之二的自来水；
2. 加入所需的三价铬锌镍合金彩锌钝化剂S-307，加水至所需体积，搅拌均匀；
3. 加热至所需温度，并检查PH值并在有需要时调整至合适的范围；
4. 开始使用。
四、补充及维护
1. 新开槽液建议钝化时间取上限，槽液老化后可适当缩短钝化时间；
2. 温度高时钝化膜外观色彩鲜亮，温度低时则色彩暗淡；
3. 建议尽可能缩短锌镍合金电镀后与钝化之间的停留时间；
4. 消耗量约为10000dm2/L，或通过钝化液控制PH的方式来添加。
五、分析方法
S-307彩锌钝化剂浓度分析
试剂
- 5M氢氧化钠 (200克/升)
- 30%双氧水
- 2.5M硫酸 (140毫升/升浓硫酸)
- 碘化钾
- 0.1M硫代硫酸钠标准溶液
- 1%淀粉溶液
程序
- 取5.0毫升钝化液于250毫升三角锥瓶中。
- 加5毫升5M氢氧化钠｡
- 加10毫升双氧水, 加入防沸小珠, 使用过滤漏斗盖好三角锥瓶。
- 加热至沸腾,保持30分钟,必须把氢气完全清除。
- 使溶液冷却至室温。
- 加20毫升2.5M硫酸。
- 加1克碘化钾,摇匀, 把溶液放置在黑暗中3到5分钟后, 加入1毫升淀粉溶液。
- 用0.1M硫代硫酸钠标准溶液滴定至蓝色消失为终点。
计算
307浓度 (毫升/升) = 0.1M硫代硫酸钠滴定毫升数x7.69
