一、产品特性

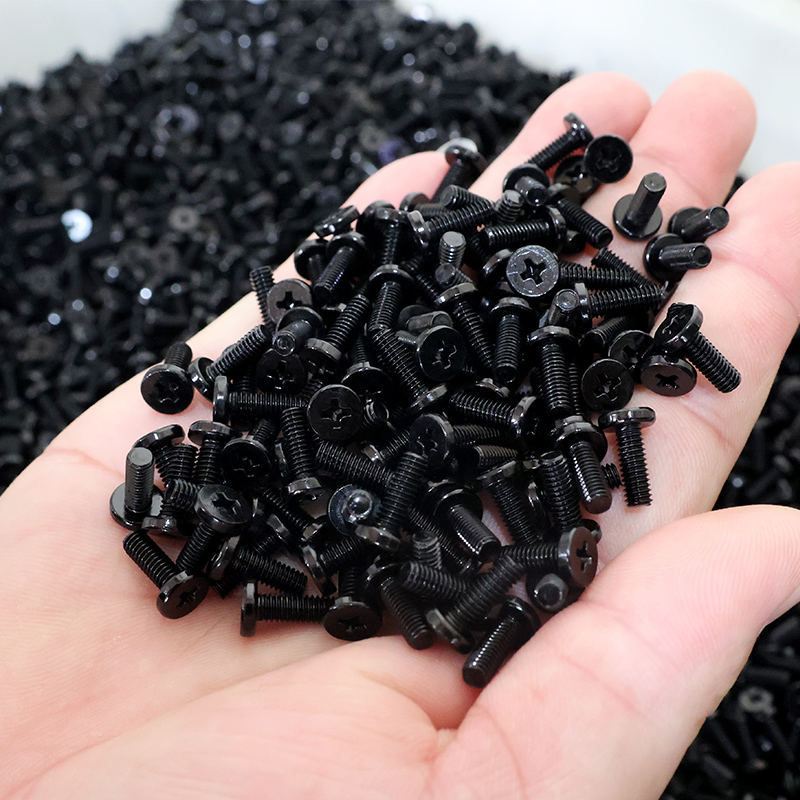

1.单组分，使用方便，膜层乌黑，适用于酸性镀锌，滚镀专用钝化工艺。
2.不使用六价铬及银等有害金属，完全符合环保要求。
3.耐蚀性强，经黑油封闭后中性盐雾实验可达240小时以上，经水性黑锌封闭剂封闭后中性盐雾96～240小时（看不同水性黑锌封闭剂，若经007水性封闭剂处理后，中性盐雾450小时以上）。
4.含金属杂质抑制剂，杂质容忍度高，药水使用周期长。
二、产品特点
1.开缸不需调PH值。
2.操作温度宽广不需加温，零下17度至42度正常油亮出货。
3.盐雾比市场上任一款黑锌钝化剂高2倍。
4.锌层3微米以上，不吃锌。
5.外观超级油亮饱满。
6.性价比无与伦比。
三、操作条件
| 条件 | 范围 | 建议值 |
| 开槽浓度（V/V） | 10%—15% | 15%（自动线） |
| 硝酸 | 0.1—0.2%（开槽时用） | |
| 温度（℃） | 常温 | 常温 |
| PH值 | 1.8—2.5 | 2.0 |
| 钝化时间（秒） | 25—45秒 | |
| 搅拌方式 | 手动、机械手、自动生产线 | |
四、溶液维护
1.手工线开缸15%，硝酸0.2%，时间15—25秒。
2.生产操作过程中，用25%硫酸调低PH值，用20%片碱调高PH值。
3.802R三价铬黑钝化液需连续生产。停产时，必须把槽里的杂质捞出，以免影响溶液的寿命，在停产时钝化液也会自动消耗一些。
4.严禁带入杂质到镀槽内，禁止共用六价铬水洗槽。
5.补加钝化液时，一桶802R钝化剂里加1升硫酸作补加剂用，也作为PH值调整剂用。
6.消耗补充：802R 3000-6000dm2/L
五、操作条件
1.钝化锌层厚度应该最少为4微米以上。
2.因为高温和酸度，镀液持续与放入镀液的工件进行反应，结果会导致铁离子进入溶液，最终会使镀液的寿命降低与增加操作费用。
六、工艺流程
1. 镀锌→水洗→出光→水洗→802R钝化剂处理→水洗→甩干→封闭（依工艺要求及盐雾要求选择对应封闭剂）→烘干
2. 封闭剂系列选择（依客户盐雾要求及设备选择对应封闭剂）：
- 溶剂型纳米封闭剂NM-0#：盐雾240小时以上，开缸NM-0# A 80%，NM-0# B 20%，封闭时间15秒，烘干温度120—150℃，时间30分钟，摩擦系数0.2～0.3。
- 水性纳米封闭剂005R：盐雾96～120小时，开缸80%，封闭时间15秒，烘干温度80—100℃，时间20～30分钟，摩擦系数0.2～0.3。
- 水性纳米封闭剂007：盐雾450小时以上，开缸10～30%，封闭时间5～10秒，封闭温度常温，烘干温度80—150℃，时间3分钟以上，具体封闭剂操作工艺可参考007封闭剂说明书。
