一、产品特性

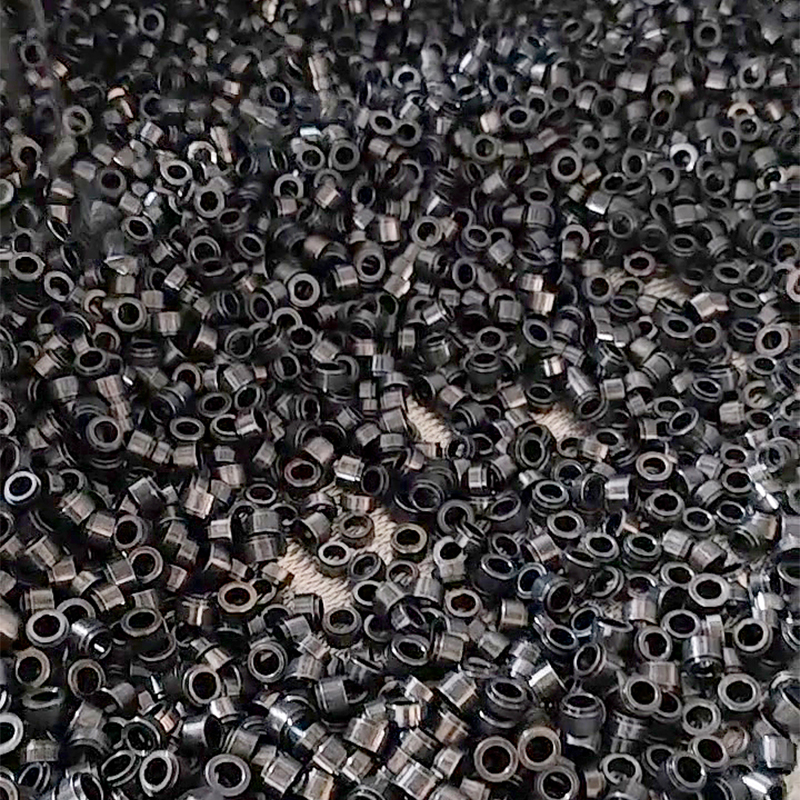

1. 单组分，使用方便，膜层乌黑，适用于碱性镀锌，挂、滚镀通用钝化工艺。
2. 不使用六价铬及银等有害金属，完全符合环保要求。
3. 耐蚀性强，经黑油封闭后中性盐雾实验可达240小时以上，经水性黑锌封闭剂封闭后中性盐雾96～240小时（看不同水性黑锌封闭剂）。
4. 含金属杂质抑制剂，杂质容忍度高，药水使用周期长。
二、操作条件
| 条件 | 范围 | 建议值 |
| 开槽浓度（V/V） | 15%—25% | 20% |
| 温度（℃） | 20—40 | 30 |
| PH值 | 1.8—2.5 | 2.0 |
| 钝化时间（秒） | 20—70秒 | 滚镀 20—30秒 挂镀 50—70秒 |
| 搅拌方式 | 手动、机械 | |
三、溶液维护
1. 生产操作过程中，用25%硫酸调低PH值，用20%片碱调高PH值。
2. MH-207三价铬黑钝化液需连续生产。停产时，必须把槽里的杂质捞出，以免影响溶液的寿命，在停产时钝化液也会自动消耗一些。
3. 严禁带入杂质到镀槽内，禁止共用六价铬水洗槽。
4. 消耗补充：MH-207 3000-6000dm2/L
四、操作条件
1. 钝化锌层厚度应该最少为6微米以上。
2. 因为高温和酸度，镀液持续与放入镀液的工件进行反应，结果会导致铁离子进入溶液，最终会使镀液的寿命降低与增加操作费用。
五、工艺流程
1. 镀锌→水洗→出光→MH-207钝化剂处理→水洗→甩干→封闭（依工艺要求及盐雾要求选择对应封闭剂）→烘干
2. 封闭剂系列选择（依客户盐雾要求及设备选择对应封闭剂）：
①溶剂型纳米封闭剂NM-0#：盐雾240小时以上，开缸NM-0#A 80%，NM-0#B 20%，封闭时间15秒，烘干温度120—150℃，时间30分钟，摩擦系数0.2～0.3。
②溶剂型纳米封闭剂NM-01#：盐雾120小时以上，开缸NM-01# 80～100%，封闭时间15秒，烘干温度120—150℃，时间30分钟，摩擦系数0.2～0.3。
③低温型纳米封闭剂611R：盐雾96～120小时，开缸80%，封闭时间15秒，烘干温度 80—100℃，时间20～30分钟，摩擦系数0.2～0.3。
④若MH-207用在挂镀上，采用007封闭剂，用喷涂方式开缸50%，盐雾240小时以上。
