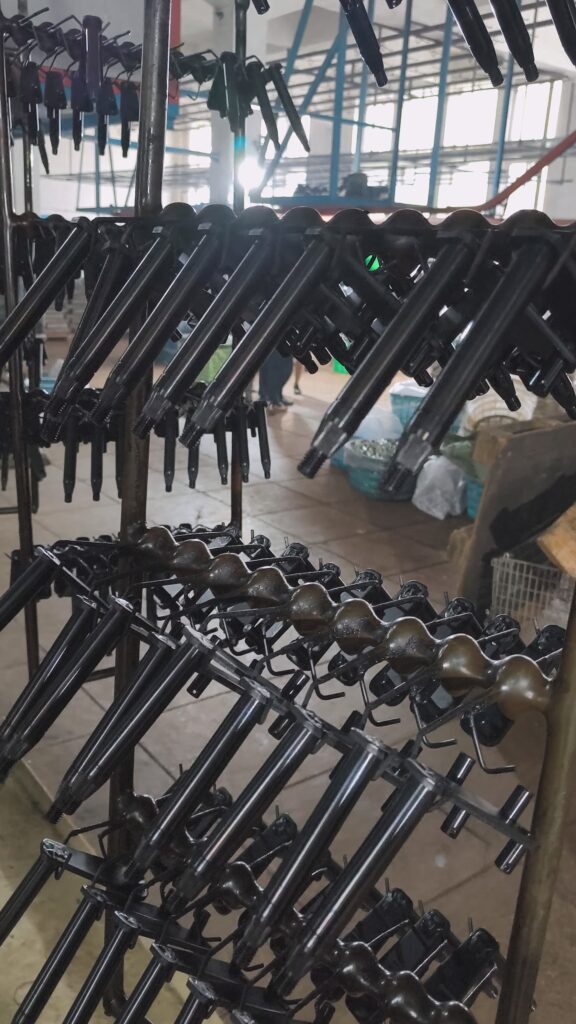

一、产品特性
1. 本产品是一种环保型碱锌专用三价铬黑锌钝化剂。
2. 107黑锌钝化剂对任何碱锌添加剂都适用。结合力好，配合007封闭剂可获得均匀黑亮外观，中性盐雾在240h以上。
3. 适用于挂镀和滚镀，操作方便。
二、工艺流程及操作条件
1️⃣工艺流程
镀锌 → 2—3次水洗 → 硝酸出光 → 水洗 → 107钝化处理 → 2—3次水洗 → 封闭处理 → 烘干
2️⃣操作条件
| 操作条件 | 范围 | 建议值 |
| 107A（挂镀） | 4~6% | 5% |
| 107B（挂镀） | 4~6% | 5% |
| 硝酸 | 0.1~0.3% | 0.2% |
| 107A（滚镀） | 5~10% | 8% |
| 107B（滚镀） | 5~10% | 8% |
| 硝酸 | 0.1~0.3% | 0.2% |
| 温度 | 20~40℃ | 30℃ |
| PH值（20%氢氧化钠或硝酸调整） | 2.0~2.5 | 2.5 |
| 浸渍时间 | 挂镀 50~70秒 | 挂镀 60秒 |
| 浸渍时间 | 滚镀 15~40秒 | 滚镀 30秒 |
| 干燥温度 | 60~100℃ | 80℃ |
| 干燥时间 | 15~30分钟 | 25分钟 |
| 搅拌 | 空气搅拌或机械搅拌 | |
| 过滤 | 建议使用 |
3️⃣封闭处理 采用007封闭剂
| 范围 | ||
| 处理浓度 | 滚镀 | 10~30%（浸泡） |
| 挂镀 | 50%（喷涂） | |
| 处理温度 | 常温 | 常温 |
| 处理时间 | 5～10秒 | 5～10秒 |
| PH 值 | 必须用氢氧化钠调整 4.5 | |
| 脱水条件 | 离心处理,恒温、弱风下脱水干燥 | |
| 干燥条件 | 滚镀处理 | 80～150℃，3分钟以上 |
| 挂镀处理 | 80～120℃ ，10分钟以上 | |
三、常见问题处理
| 出现问题现象 | 解决方法 |
| 工件整体黑度不够 | ①硝酸调整PH至2.5 ②107A、B剂缺 ③钝化时间短 ④搅拌要加强 |
| 工件发彩 | ①缺107B剂 ②杂质过高 ③温度控制25℃以上 |
| 成膜快、钝化时间长、孔边发灰 | ①PH过低 PH调整至正常范围2.5 ②补充B剂 |
| 盐雾差 | ①补充A剂，控制B剂量 ②杂质高，需排放20%工作液 ③检查锌层厚度 ④PH调整至2.5 |
| 亮度不够 | ①107A剂不够，增加A剂，减少B剂用量 ②观察镀锌层亮度是否正常 ③PH偏高 |
| 黑度下降、亮度保持 | ①107A剂过高 ②调整PH值至2.5 ③补充B剂 |
107A为成膜剂，107B为发黑剂。
正常生产时，因消耗和带出，补加方法：
PH控制2.5左右时
挂镀添加比例 107A:107B=1～2:1
滚镀添加比例 107A:107B=1～2:1
★外观发彩为缺B剂，外观不亮为缺A剂。
