602EK高耐蚀全油亮型酸性镀锌工艺

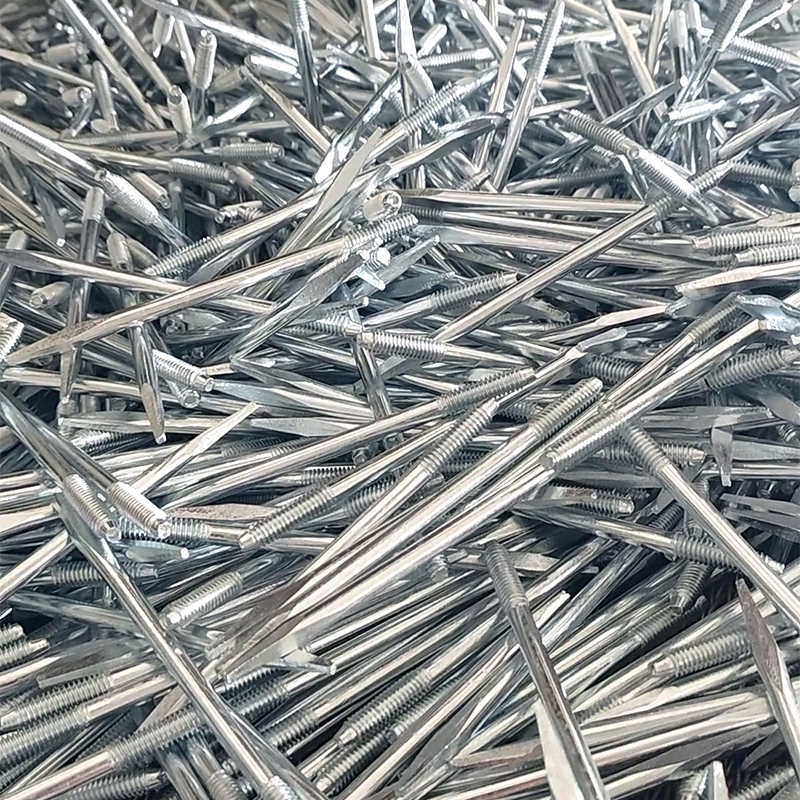

联系我们一、产品特性
1. 采用最新细化剂，分散性能优越的材料，使镀锌层高低区分散均匀，镀层结晶细腻，解决了酸性镀锌镀层不均匀和耐蚀性差的问题，适用氯化钾（钠）、氯化铵以及钾铵混合无硼酸体系。
2. 在不同的作业方式下，均可获得镀层高光油亮，厚度均匀，结晶细腻的效果，滚、挂镀通用。
3. 电流效率高，镀层细腻，强光泽，走位柔软性极佳，达20-30μ无脆性，耐蚀性能高，盐雾与碱性镀锌可媲美。
4. 在普通钢铁、铸铁、高碳钢，淬火标准件等素材表面均能得到高品质的镀层。
5. 抗铁杂质、耐温、耐高盐性能优异，分解物少，稳定，性价比高。
二、镀液组成及操作条件
| 工艺 含量 成份 | 滚镀 | 挂镀 | ||
| 范围 | 建议值 | 范围 | 建议值 | |
| 氯化钾 | 180g/L—260g/L | 220g/L | 200g/L—260g/L | 230g/L |
| 氯化锌 | 30g/L—50g/L | 40g/L | 55g/L—80g/L | 70g/L |
| 硼酸 | 25g/L—35g/L | 30g/L | 25g/L—35g/L | 30g/L |
| 602E主光剂 | 0.5ml/L— 1.5ml/L | 1ml/L | 0.5ml/L— 1.5ml/L | 1ml/L |
| 602K柔软剂 | 25ml/L—30ml/L | 25ml/L—30ml/L | ||
| 温度 | 15℃—50℃ | 23℃ | 15℃—50℃ | 23℃ |
| PH值 | 5.0—6.2 | 5.8 | 5.0—6.2 | 5.8 |
| Dk阴 | 0.5A—3A/dm² | 1A—4A/dm² | ||
| S阳：S阴 | 2:1 | |||
三、工艺维护
1. 定期分析各组分的含量，调整至工艺范围。
2. 选用优质材料及品牌 0 号锌锭。
3. 加强前处理，保持水洗工位水质干净，减少杂质带入镀槽量。
4. 铁杂质控制，跌落工件及时打捞出来。
5. 主光剂与柔软剂日常添加比例为【滚镀=1:1—2 ，挂镀=1:2—4】。
6. 消耗量：主光剂50～100ml/KA·H，柔软剂100～150ml/KA·H。
