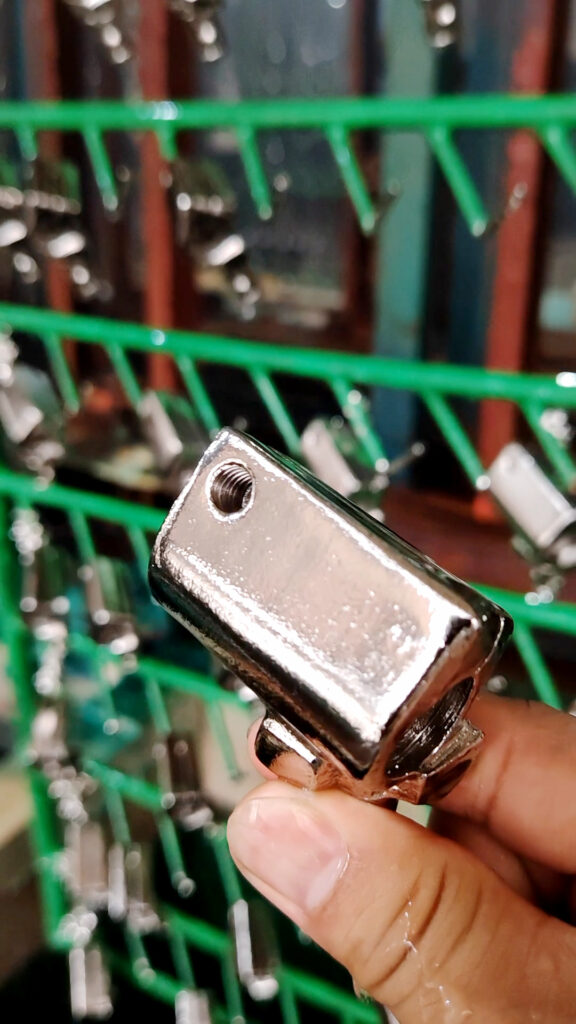

一、工艺特点
1. 镀层色泽洁白，平滑均匀。
2. 高填平，出光特别快，镀层细腻防腐性好。
3. 柔软性好，应力低、低脆性。
4. 抗杂性能优异，用量省特经济，分解物少。
5. 操作范围宽，适用于钢铁件直接滚镍工艺，兼容性好。
二、镀液组成及操作条件
| 成份 | 使用范围 | 建议值 |
| 硫酸镍 | 180g/L—260g/L | 220g/L |
| 氯化镍 | 40g/L—60g/L | 50g/L |
| 硼酸 | 40g/L—50g/L | 45g/L |
| 717E主光剂 | 0.4ml/L—0.6ml/L | 0.5ml/L |
| 717L柔软剂 | 6ml/L—10ml/L | 10ml/L |
| 镍湿润剂 | 1ml/L—2ml/L | 1ml/L |
| 温度 | 50℃—60℃ | 55℃ |
| PH 值 | 4.2—4.8 | 4.5 |
| 电压 | 10V—16V | |
| 电流密度 | 0.2A/dm²—1A/dm² | |
| 滚筒转速 | 3 转/分钟—9 转/分钟 | |
| S 阳:S 阴 | 2:1 | |
三、工艺维护
1. 定期分析各组分含量，调整至工艺范围内。
2. 经常进行赫尔槽试验，调整光亮剂补加量及比例。
3. 加强前处理，保持各水洗工位水质洁净度，减少杂质带入镀槽量。
4. 及时打捞掉槽工件，避免金属杂质上升过快。
5. 主光剂与柔软剂的日常补加比例为 1:1。
6. 717E主光剂添加量：60ml/KAH～80ml/KAH；
717L柔软剂添加量：60ml/KAH～80ml/KAH。
