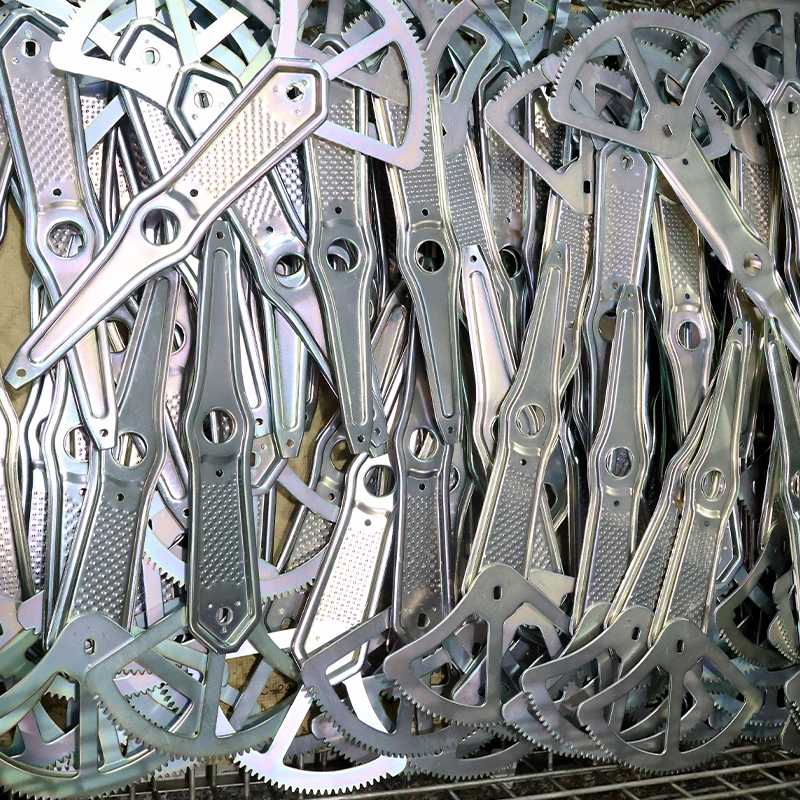

一、产品特点
1. 本产品适应于各类镀锌或锌镍电镀工艺的后续封闭处理，有机无机化合物体系，膜层透明度高，并兼具良好的硬度和耐磨性。
2. 封闭膜层极薄，对工件原有尺寸影响可忽略，可提高钝化膜耐蚀能力4—8倍，中性盐雾测试达300小时以上。
3. 对管状工件没有镀层部分亦有很好的防锈作用。
4. 滚镀工艺开缸量10%，蓝白锌外观改变微小，彩锌几无变化。
5. 浸浴、喷淋皆可，易退镀，适合各种工艺。
6. 适合挂镀、滚镀通用。
二、溶液种类和性状
| 名称 | PH | 外观 | 摩擦系数 | 包装重量 |
| MH-88E | 5—7 | 无色透明—半透明液体 | 0.2～0.3 | 20KG |
三、工艺流程及操作条件
1）工艺流程
镀锌/锌镍 → 两次水洗 → 硝酸活化 → 水洗 → 钝化处理 → 两次水洗 → MH-88E封闭 → 干燥
注：MH-88E封蓝锌要求不盖色，一定要先甩干再过封闭！
2）操作条件
| 操作条件 | 范围 | 建议开缸量/参数 |
| MH-88E | 10—30% | 视盐雾及外观要求，一般10% |
| 浸渍温度 | 25—60℃ | 25℃ |
| 浸渍时间 | 15—30秒 | 20 秒 |
| 干燥时间 | 25—35分钟 | 30 分钟 |
| 干燥温度 | 100—120℃ | 100℃ |
| 过滤 | 建议定期过滤 | |
四、配置溶液
1. 注入总容量50%的纯水；
2. 搅拌下加入计量的MH-88E水性透明纳米封闭剂；
3. 搅拌至工作液混合均匀；
4. 调整工作液至最后的操作容量。
五、补充及维护
正常生产时药液会消耗和带出，需要补充。
| 药液名称 | 消耗量 | 添加量 |
| MH-88E | 8—20ml/平方米 | 15—25ml/平方米 |
注：
① 具体的补充量根据实际操作条件和不同的工件特性而定。
② 封闭剂浓度越高，则耐蚀性越高，但钝化膜层颜色越浅，具体可根据盐雾及色彩要求进行调整。
③ 生产过程中应注意避免带入酸及金属离子的污染。
