一、产品特性

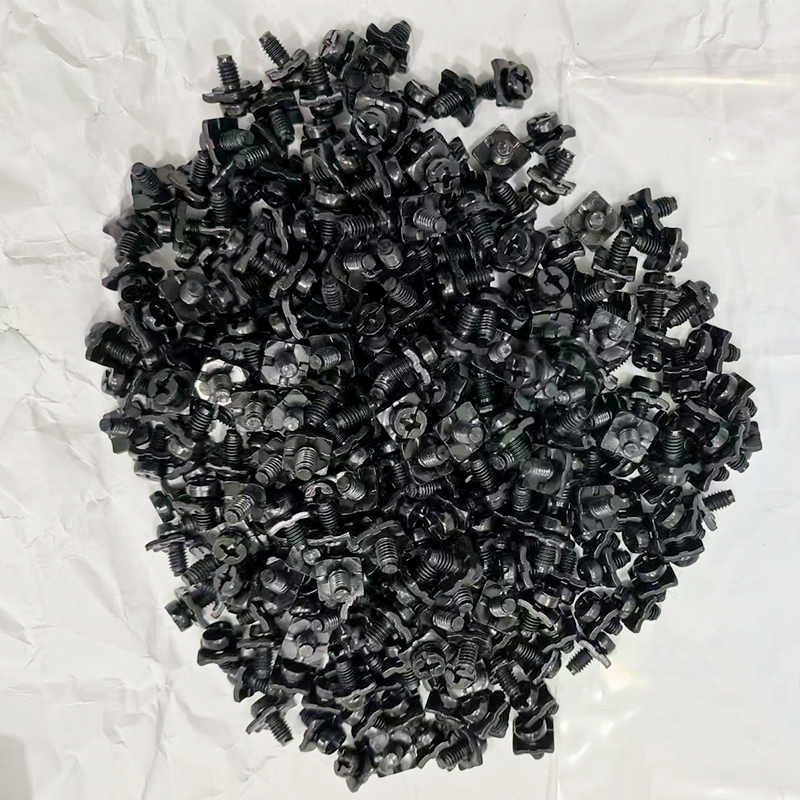

1.MH-611Y为水性环保封闭剂，应用于镀锌、锌镍黑锌钝化后哑光色封闭工艺。
2.具有优异的耐腐蚀性，中性盐雾试验以烘干温度和时间来决定。
3.不含重金属成分，完全符合欧盟ROHS环保要求。
4.MH-611Y含高机能纳米复合材料，成膜后表面致密，具有良好硬度，承受工艺要求程度磨损，外观膜层润滑，摩擦系数为0.15—0.22。
5.MH-611Y具有低温、高温，挂镀、滚镀都适用优点。
6.浸泡、喷涂都适用。
二、工艺流程
镀锌/锌镍 → 清洗 → 0.2-1%硝酸 盐酸出光 → 黑锌钝化剂处理 → 清洗 → 甩干→ MH-611Y纳米水性封闭剂处理 → 离心烘干 → 烘干温度80～200℃，
烘干5分钟以上，盐雾48-72H；
烘干20分钟，盐雾72-120H；
烘干30分钟以上，盐雾120-200H。
三、操作条件
| 操作条件 | 范围 | 建议值 |
| MH-611Y水性纳米封闭剂 | 60～100% | 80%（平面件50-60%） |
| 浸渍温度 | 20—40℃ | 25℃ |
| 浸渍时间 | 10～30秒 | 15秒 |
| 烘干时间 | 15—30分钟 | |
| 烘干温度 | 80—120℃ | 最佳100℃ |
| 离心速度（正、逆） | 200—400rpm | 350rpm |
| 离心时间（正、逆） | 10～30秒 | 15秒 |
四、注意事项
PH值控制4—7，PH偏低或偏高会有析出，影响使用寿命，注意水洗是否干净。
