一、产品特性
1. 三价铬环保钝化工艺，不含六价铬，符合欧盟ROHS标准。
2. 通用型，适用于酸、碱锌滚、挂镀工艺之手动、自动钝化作业方式。

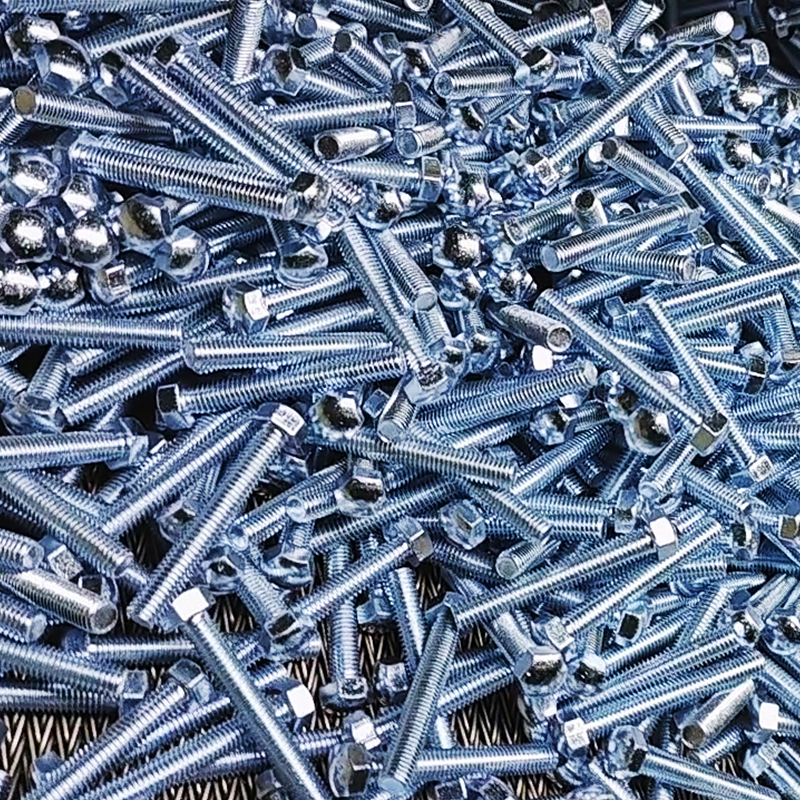

3. 天蓝均一皮膜，厚重感强。
4. 不含硝酸钠，超低氨氮值。
5. 由于锌层膜厚不同，影响中性盐雾试验结果不一样，膜厚大于5μm以上，中性盐雾实验可达48—144小时。
6. 杂质容忍度高，药水使用寿命长。
二、操作条件
| 条件 | 范围 | 建议值 |
|---|---|---|
| 开槽浓度（V/V） | 手动：8%～10% | 9% |
| 自动：3%～5% | 4% | |
| 温度（℃） | 15—35 | 25 |
| PH值 | 手动：1.8—2.5 | 2.1 |
| 自动：2.2—3.0 | 2.5 | |
| 钝化时间（秒） | 手动：10—20 | |
| 自动：25—40 | ||
| 搅拌方式 | 手动、机械、空气搅拌 | |
| 干燥时间 | 70℃—90℃ 15分钟—30分钟 | |
三、使用方法
1. 根据实际情况，确定G499蓝白钝化剂与硝酸的补加比例，建议硝酸与钝化原液分开补加。
2. 连续生产需每日排放10%左右，补充G499蓝白钝化剂之开槽量。
3. 铁杂质的控制及时打捞掉槽工件，4小时捞槽1次，掉槽多时即时捞起。
